Ligar uma Fonte com Bateria na Mikrotik não é nada complicado, mas para aliviar o medo de queimar seu equipamento explicaremos o processo para fazer esta ligação.
Para os iniciantes no assunto ou para mesmo aqueles experientes aqui vai uma ótima matéria de como ligar uma Fonte com Baterias a uma RB. A bateria aqui utilizada é de 12V de 7A e a fonte de 24V de 7A.
Antes de fazermos nossa ligação vamos ver o esquema abaixo, ele representa como como deve ser feita esta ligação, perceba atentamente os fios positivo e Negativo para que não possa danificar sua Mikrotik.
Depois de toda ligação feita o resultado deverá ser como o mostrado abaixo.
Primeiramente posicione as baterias uma ao lado da outra na mesma ordem para que possamos fazer a ligação entre elas.
Junto com a sua fonte você deve ter vindo alguns cabinhos, eles serão uteis para fazer nossas ligações.
Com o cabo menor plugue uma ponta no Positivo e a outra no Negativo, os pinos que você deve colocar é os da ponta da bateria que esta ao lado da outra.
Agora ligue o plugue vermelho que é o positivo na saída positivo da bateria e o negativo na saída negativo da bateria como mostrado na imagem abaixo.

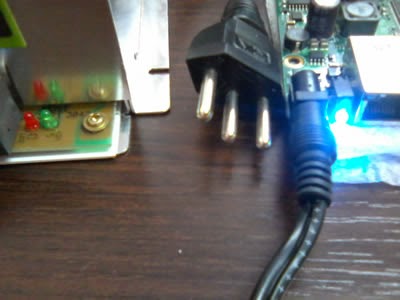

Agora nossa ligação com a bateria já esta pronta, vamos ligar o cabo da alimentação da RB, para isso utilize o cabo que veio junto a sua fonte, plugue o cabo cuidadosamente da sua RB.
Agora vamos para a parte final, que é a ligação dos cabos na fonte, mas antes disso note bem a saída de energia e a entrada da bateria. Perceba que não tem como errar, basta ligar o positivo da bateria no positivo da fonte e o negativo da bateria no negativo da fonte e o mesmo para a saída que vai para a RB.
O cabo de alimentação de sua RB contém uma marcação no fio que é positivo, desparafuse um pouco o parafuso da fonte, aproveite e faça isso para os outros três, coloque o plugue do cabo abaixo do parafuse e comece a apertar com uma chave especifica, faça o mesmo para o fio negativo. Ficando as ligações corretamente como mostrada abaixo.
Faça a mesma coisa que você fez anteriormente para a bateria, porém tome cuidado pois se sua bateria estiver carregada vai dar alguns estralos quando você conectar o cabo na fonte, o fio vermelho que é p positivo deve ser ligado no parafuso correspondente a polarização positivo e o mesmo deve ser feito para o negativo que é conectar o fio preto (Negativo) no parafuso negativo correspondente a bateria.
Feito isto nossa ligação já esta pronta, bastando ligar o cabo de energia na fonte e depois na tomada apenas para dar um tranco ou simplesmente uma leve carga na bateria.
Espere em torno de um minuto e desligue o cabo da tomada, sua fonte começara a apitar e sua RB permanecerá ligada.
Com isto sua RB não será mais desligada quando acabar energia, os únicos cuidado que você deve ter caso vá levar estar ligação a uma caixa hermética em cima de uma torre ou qualquer outro local que esteja exposto a sol e chuva é verificar bem se as bordas da caixa e os furos de baixo estão totalmente selados para não entrar água, caso isso ocorra poderá haver um curto circuito e danificar não só seus equipamentos mas como provocar uma explosão e danificar a rede elétrica.
O resultado final pode ser encontrado no vídeo abaixo:
